Обзор системы хранения данных Synology RS3413xs+

Обзор системы хранения данных Synology RS3413xs+

Устройства Synology — это не только функциональные и эргономичные NAS для домашнего применения. Начиная с 2006 года компания создаёт все более совершенные, превосходные и функциональные решения, ориентированные на средние и громадные компании.

Эти устройства серии RackStation выпускаются в корпусах, предназначенных для монтажа в серверные стойки. У нас на тесте побывала модель RS3413xs+:

Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+
Обзор системы хранения данных Synology RS3413xs+

, если коротко, то это одна из самых продвинутых на сегодня моделей тайваньской корпорации. Сетевое хранилище поддерживает до 10 дисков SATA с тёплой заменой (с возможностью масштабирования до 34), SSD-кеширование, оснащено 4-ядерным процессором и поддерживает опциональный двухпортовый адаптер для 10-гигабитных сетей. Вторыми словами RS3413xs+ вычислена на корпоративных клиентов, нуждающихся в сетевом хранилище производительности и высокой ёмкости, например, использующих виртуализацию рабочих и серверов мест.

Характеристики

    • Процессор: Intel Xeon E3, 4 ядра, 3,3 ГГц
    • Оперативная память: 8 ГБ DDR ECC (2 модуля по 4 ГБ занимают 2 из дешёвых 4-х слотов). Расширяема до 32 ГБ.
    • Дисковые отсеки: 10 для SATA-дисков 3,5″ или 2,5″, 2 для SATA SSD 2,5″
    • Внешние порты: 4 x USB 2.0, поддерживаются устройства с EXT3, EXT4, FAT, NTFS, HFS+
    • Дополнительные порты расширения Infiniband: 2
    • ОС: DSM 5.0
    • Файловая система на дисках: EXT4
    • Поддержка RAID: Synology Hybrid RAID, Basic, JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10
    • Поддержка SSD-кэширования
    • Модули расширения: до двух 12-дисковых RX1211 или RX1211RP (с избыточным модулем питания), т.Е. Всего до 34 дисков в системе.
    • Сеть: 4 порта Gigabit Ethernet, поддержка двухпортовых 10-гигабитных карт расширения (вставляется в слот PCIe)
    • Охлаждение: 4 8-см вентилятора
    • Уровень шума: 54,6 дБ
    • Питание: входное напряжение от 100В до 240В ~ , частота источника 50 — 60 Гц, 2 блока питания
    • Энергопотребление: 144 Вт (доступ к дискам), 96 Вт (режим гибернации дисков)
    • Габариты: 88 на 445 на 570 мм
    • Вес: 15,5 кг

Конструкция, начинка, производительность

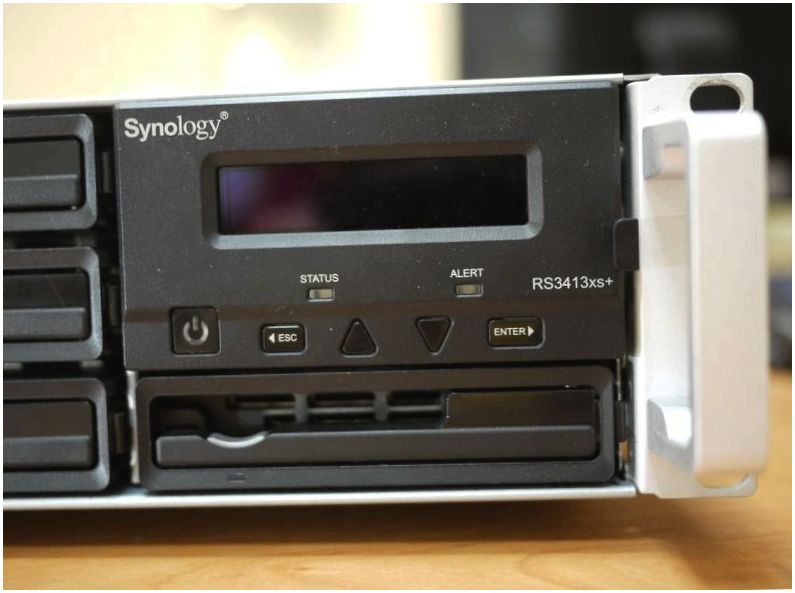

Synology RS3413xs+ — это настоящий сервер. Во-первых, снаружи: 15-килограммовый модуль вычислен на установку в стандартные серверные стойки и выглядит соответственно — параллелепипед с последовательностями дисковых отсеков. В нижнем последовательности их четыре, в верхних двух — видны лишь по три. Еще два, предназначенных для установки кэширующих SSD-дисков (обязательно нужны носители однообразной емкости, они объединяются в RAID-массив), прячутся под откидывающейся панелью с кнопками управления и информационным дисплеем. Двухстрочный дисплей разрешает просматривать базовую информацию о состоянии системы, рядом с ним расположены перезагрузки и кнопки включения. Сам корпус устройства выполнен из броского металла, а элементы передней панели сделаны чёрными.

Обзор системы хранения данных Synology RS3413xs+

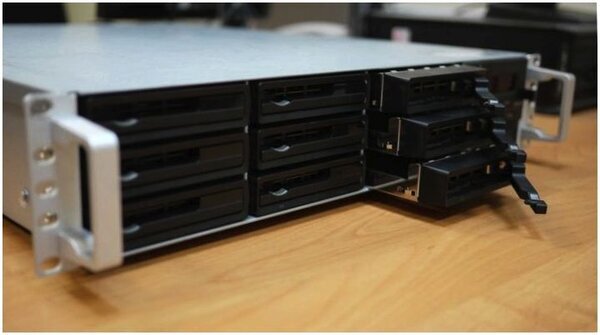

Лотки для жёстких дисков изготовлены из металла и пластика и совместимы как с 3,5-дюймовыми дисками, так и с 2,5-дюймовыми. Замки работают без проблем, в корпус лотки становятся без перекосов, разъемы состыковываются четко. Вентиляторы, кстати, кроме этого допустимо поменять практически мгновенно и без всякого оружия, без дополнительных инструментов. За охлаждение процессора ответственны два из четырех «пропеллеров» в корпусе, так что выход из строя одного из них системе ничем не угрожает. Блок питания также сдвоенный, это разрешает поддерживать работу системы помимо этого при выхода одного из блоков из строя. Все это разрешает исключить единую точку отказа и увеличивает время постоянной стабильной работы системы. В противном случае говоря как в несложном промышленном сервере, все сделано для того, чтобы система неизменно была дешева пользователям, что бы ни произошло.

Обзор системы хранения данных Synology RS3413xs+

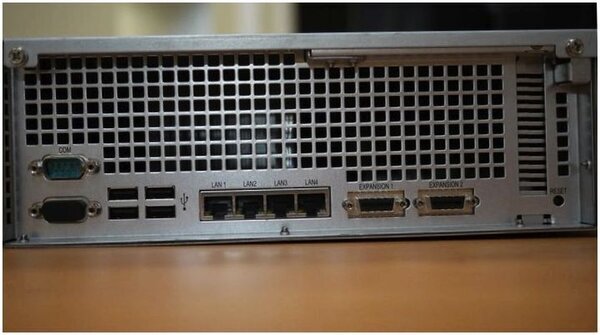

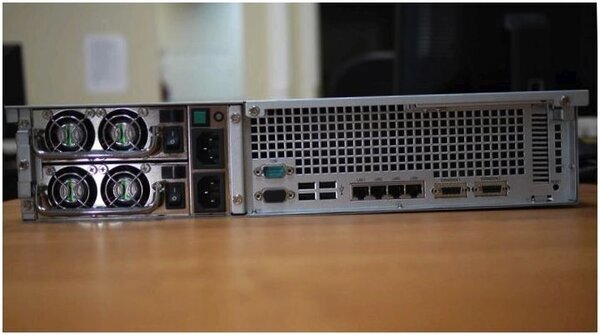

Все интерфейсы, и и все USB-порты, размещены в Synology RS3413xs+ позади. Вторыми словами при необходимости частенько подключать к сетевому хранилищу внешний носитель придется при установке предусмотреть возможность более-менее эргономичного доступа к задней панели устройства. Сетевые порты (4 гигабитных) расположены там же, как и порты расширения, разрешающие подключать дополнительные 12-дисковые модули.

Главные электронные элементы RS3413xs+ также серверные. Вычислительную мощь снабжает серверный четырехъядерный процессор Intel Xeon E3 1240, работающий на частоте 3,3 ГГц, с 8-мегабайтным кэшем. В паре с ним работает оперативная память DDR3 с поддержкой ECC для громадной стабильности. «Из коробки» клиент приобретает 8 ГБ оперативки в виде двух 4-гигабайтных модулей.

Обзор системы хранения данных Synology RS3413xs+

Грубо говоря, заставить RS3413xs+ работать на пределе — задача не из легких, уж очень велик запас мощности. Без дополнительных расширений штатные возможности сетевого хранилища ограничиваются 4 Гбит/с — суммарной пропускной свойством четырех гигабитных сетевых интерфейсов. С двухпортовой 10-гигабитной платой на борту «потолок» вырастает до 24 Гбит/с. В настоящих сценариях пользователи, возможнее, будут ограничены первым делом скоростью своих сетевых интерфейсов. По стандартному гигабитному соединению скорость последовательной записи, например, образовывает более 110 мегабайт в секунду. , если же использовать все дешёвые интерфейсы вместе с картой расширения, и задействовать SSD, то пиковая производительность системы превысит 400 000 операций ввода-вывода/2 000 мегабайт в секунду.

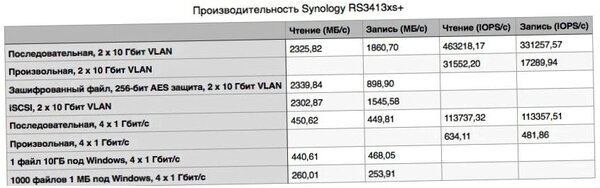

Результаты тестирования Synology RS3413xs+ в задачах и различных конфигурациях приведены в таблице (надавите для увеличения):

Обзор системы хранения данных Synology RS3413xs+
    • Тестирование в среде 2 x 10 Гбит/с проводилось с применением раздела RAID5, созданного на SSD-дисках Intel 520 объемом 240 ГБ
    • Сетевая среда: локальная сеть 10 Гбит/с; MTU 9000; подключение к клиентскому ПК через коммутатор H3C S5820X с объединением каналов
    • Клиентский ПК: Intel Core i53770 3,30 ГГц; 4 Гб памяти DDRIII; адаптер сервера Ethernet Intel® x520-DA2 10 Гбит; MTU 9000; 64-разрядная ОС Windows 7
    • Конфигурация IOMeter: Постоянная передача файла 16 Гб на 8 ПК в течение 3 мин.. Размер блока: 32 Кб (пропускная свойство) и 4 Кб (операции ввода-вывода в секунду)
    • Тестирование в среде 4 x 1 Гбит/с проводилось с применением раздела RAID5, созданного на HDD-дисках WD WD2003FYYS объемом 2 ТераБайт
    • Сетевая среда: 1 Гбит/с ЛВС; MTU 1500; подключение к 4 клиентским ПК через коммутатор SMC 8024L2 с Link Aggregation
    • Клиентский ПК: Intel Core i7-3770 3.90 ГГц;4 Гб памяти DDRIII 1600;Intel 520 (120 Гб) SSD x 2;RAID 5;Intel Gigabit CT;MTU 1500;64-разрядная ОС Windows 7
    • Конфигурация IOMeter: Постоянная передача файла 16 Гб на 4 ПК в течение 3 мин.. Размер блока: 32 Кб (пропускная свойство) и 4 Кб (операции ввода-вывода в секунду)
    • Конфигурация Samba: Передача 10 Гб данных на 4 ПК

Возможности расширения

Само собой очевидно, во многих случаях компаниям нет необходимости сходу забивать сетевое хранилище дисками «под завязку», но хочется иметь возможности для наращивания объемов хранение. Исходя из этого хочется четкого понимания того, как работы по масштабированию скажутся на доступности хранилища.

Во-первых, что стало уже стандартом помимо этого для NAS домашнего уровня, RS3413xs+, разумеется, поддерживает тёплую замену носителей без отключения всего устройства. Вторыми словами масштабирование дискового пространства полностью реально проводить безостановочно рабочих процессов.

Но наращиванием емкости хранилища возможности расширения RS3413xs+ не исчерпываются. «Разогнать» устройство, в то время, в то время, когда этого потребуют стоящие перед IT-отделом организации задачи, быть может, во-первых за счет наращивания объема оперативной памяти. В системе имеется четыре слота под планки памяти DDR3 ECC, «из коробки» заняты два слота, в каждом из которых стоит по 4-гигабайтному модулю. Для начала допустимо установить дополнительно еще два таких модуля (инвестиции потребуются в корпоративном масштабе мизерные — чуть более 10 000 рублей), увеличив количество до 16 ГБ. По максимуму же допустимо оснастить Synology RS3413xs+ 32 гигабайтами памяти.

Разумеется, чтобы при большом количестве пользователей узким местом системы не стал сетевой интерфейс, масштабировать допустимо и его. В то время, в то время, когда 4 гигабитных Ethernet-портов (их допустимо агрегировать или подключать в различные сети) станет через чур мало, в систему необходимо будет установить PCIe-карту расширения с двумя 10-гигабитными сетевыми интерфейсами. 10-гигабитные скорости наровне с этим обязана поддерживать и вторая «магистральная» сетевая инфраструктура предприятия.

ПО — DSM 5.0

Synology DS218+ Getting Started

Начальная настройка RS3413xs+ производится равно как и при с любым вторым устройством с ОС DSM. Мы подробно писали о ней в обзоре сетевого хранилища Synology DS412+, так что повторяться не будем. Отметим только, что релиз последней версия DSM — 5.0 — состоялся 10 марта, на данный момент это финальное ПО.

Об применении ОС DSM 5.0 в условиях дома и малого офиса, о «пользовательских» возможностях этого ПО — музыка, фото, видео, скачивание контента — мы подробно говорили в в том же обзоре Synology DS412+. При с RS3413xs+ пользуются популярностью будут, в первую очередь, другие возможности ОС, касающиеся виртуализации рабочих мест, построения кластера с высокой доступностью, серверов VPN, Radius, почтовых, файловых и веб-серверов и т.д.

Остановимся поподробнее на создании разделов хранения на устройстве Synology — для работы с данными необходимо создать хотя бы один. Делается это в утилите «Диспетчер хранения», дешёвой из главного меню. Самый несложный способ, предлагаемый мастером настройки — создать стремительный раздел. В этом случае машинально создается раздел SHR (Synology Hybrid RAID), машинально оптимизированный по производительности и ёмкости с учетом установленных в системе жёстких дисков. Организован раздел так, что может пережить без потери данных отказ одного диска (если, само собой очевидно, в системе из больше одного) — для большинства задач хранения такой подстраховки достаточно. Наровне с этим даные распределяются между физическими носителями так, что на резервирование тратится минимум места.

Для пользователей, каковые хотят больше возможностей и контроля настройки, предусмотрен режим создания одного или нескольких разделов RAID с выбором типа — JBOD, RAID 0 (оба без резервирования), RAID 1, RAID 5, RAID 5+Spare, RAID 6 (допускают отказ двух дисков без потери данных) и RAID 10, сочетающий производительность RAID 0 и надежность RAID 1. ПО Synology также разрешает поменять тип разделов — к примеру, добавив жёсткие диски, трансформировать раздел RAID 1 в RAID 5 или RAID 5+направляться. Кроме этого, система разрешает увеличивать количество существующих дисков за счет установки дополнительных носителей или дисков большей емкости, наровне с этим не волнуясь о сохранности уже хранящихся на NAS данных.

Сфера применения RS3413xs+ сходится с таковой у более дорогих (и требующих применения более дорогих «родных» дисков) серверов производителей типа IBM, HP или Dell. В частности, хранилище поддерживает работу с томами iSCSI в файловом и блочном режимах — эта разработка разрешает громадным компаниям консолидировать хранение в дисковых массивах центра обработки данных. Механизм Thin Provisioning (узкая подготовка), доступный для пятиуровневых iSCSI LUN, разрешает администраторам выделять системам больше пространства, чем доступно на данный момент физически, и затем безопасно наращивать дисковое пространство по мере необходимости. Создать iSCSI LUN допустимо на соответствующей вкладке Диспетчера хранения.

Обзор системы хранения данных Synology RS3413xs+

Rs3413xs+ поддерживает «облачную» ОС VMware vSphere 5 и имеет сертификацию VAAI. Кроме этого, поддерживаются виртуализационные решения Citrix и Hyper-V. Rs3413xs+ делает роль централизованной системы хранения в виртуальной среде, снабжая миграцию виртуальных компьютеров, их перемещения с сервера на сервер, снижает время простоя работ и все это — без прерывания работы пользователя.

Допустимо применять NAS Synology и для хостинга интернет-сайтов — RS3413xs+ поддерживает размещение до 30 хостов с поддержкой разработок MySQL и PHP. В Центре пакетов имеется ПО для популярных систем контент-менеджмента Joomla, Drupal, блоговой платформы WordPress. Для сайта необходимо включить Web Station в настройках веб-работ Панели управления.

В списке возможностей DSM также встроенная антивирусная защита, создание серверов VPN (PPTP, OpenVPN, L2TP/IPSec) для защищенного подключения пользователей, серверов аутентификации RADIUS, серверов контроля доступа к каталогам LDAP, почтовых и FTP-серверов, DNS, DHCP, Syslog. И не требуется забывать о резервировании — его допустимо настроить машинально в соответствующем приложении.

Обзор системы хранения данных Synology RS3413xs+

Доступно резервирование на локальные носители, на второе устройство Synology в сети или помимо этого в «облако» Amazon S3.

Раздельно хотелось бы остановиться на том, как решения Synology разрешают выстроить систему с высокой доступностью (аккумуляторная availability) — вторыми словами такую, доступ к которой у пользователей имеется неизменно, которую не «подкосит» случайный отказ жёсткого диска, вентилятора или другого компонента. Подход Synology подразумевает построение виртуального кластера хранения, складывающегося из двух однообразных устройств RackStation. Одно из них имеется активным, второе — пассивным, наровне с этим второе в настоящем времени «отзеркаливает» содержимое первого по Heartbeat-соединению. , в случае, если с активным устройством что-то произошло (или требует совершить плановые работы, подразумевающие недоступность системы пользователям), активным машинально делается второе устройство, в следствии удается избежать недоступности системы.

Обзор системы хранения данных Synology RS3413xs+

Разработку Synology кроме этого поддерживают, не считая RS3413xs+, модели RS10613xs+ (старшая в серии RackStation), DS2413+, DS713+, и RS3412(RP)xs, RS2212(RP)+, RS812(RP)+, DS3612xs, DS1812+, DS1512+ и DS412+. На двух устройствах, входящих в кластер высокой доступности, необходимо также установить подобные версии DSM и особенного пакета Synology High Availability. Наровне с этим устройства должны быть одной модели и иметь однообразную конфигурацию, включая установленные платы и количество памяти расширения. Подобными должны быть и любой жесткий диск в каждом отсеке. Настройка системы с высокой доступностью производится способом установки пакета High Availability из Центра пакетов DSM и запуска мастера создания кластера. За счет горизонтального масштабирования возможно построение централизованно администрируемого кластера емкостью до 1 петабайта.

Обзор системы хранения данных Synology RS3413xs+

Еще одна доступная для RS3413xs+ задача — поддержка системы видеонаблюдения. При помощи ПО Surveillance Station допустимо организовать полноценное видеонаблюдение на территории предприятия. Поддерживаются более 1800 моделей IP-камер от 40 разных производителей. Имеется у Synology и решение, разрешающее в одном интерфейсе осуществлять контроль видео с разных локаций, которое пишется на разные NAS — к примеру, установленные в нескольких региональных филиалах. Наровне с этим компьютер употребляется только для просмотра видео и управления камерами, вторыми словами брать дорогостоящее ПО для управления видео не потребуется. Допустимо осуществлять наблюдение не только с ПК, но помимо этого с мобильных устройств, на которых установлено приложение DS Cam (доступно для iOS и Android).

Выводы

По итогам обзора имеется все основания рассматривать RS3413xs+ как хорошую и выгодную альтернативую продукции ведущих игроков серверного рынка. Причем альтернатива эта тем экономичнее, чем больше стандартных SATA-дисков вы в нее установите — так как устройства от IBM, HP или Dell требуют установки многократно более дорогих фирменных накопителей. В Synology же возьмут большинство несложных дисков, список совместимых моделей допустимо просмотреть на сайте, в основном там представлены устройства Seagate и Western Digital. Для SSD-кэша рекомендовано использование дисков от Intel.

Rs3413xs+ представляет собой полноценную систему хранения уровня предприятия, которая отвечает всем требованиям отказоустойчивости и масштабируемости, применяемым к чтобы рода серверам. Особенности конструкции устройства, к примеру, дублирование блоков питания и избыточность системы охлаждения процессора (два вентилятора, серьёзные за обдув радиатора процессора), и возможность построения кластера High Availability гарантируют минимальное время недоступности системы. Наконец, Synology RS3413xs+ — это хорошее устройство «на вырост», за счет возможности безостановочно полноценной работы наращивать емкость дискового массива, додавать до 24 дисков в двух модулях расширения RX1211, и установить высокопроизводительную двухканальную сетевую плату, поддерживающую 10-гигабитные сети.
